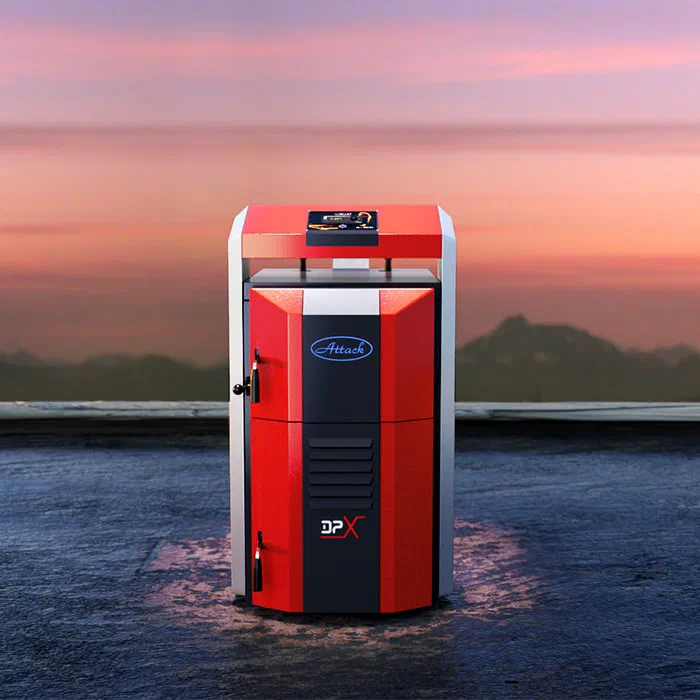

Газифікаційний котел на дровах ATTACK DPX

Широкий діапазон потужності. Велика завантажувальна камера.

ATTACK DPX — екологічний газифікаційний котел на дровах класу викидів 5 із ККД до 91 %. Велика завантажувальна камера, просте керування та можливість переобладнання в комбінований котел забезпечують комфортне й економне опалення.

Модель

DPX25 kW
DPX30 kW
DPX35 kW
DPX40 kW
DPX45 kW
DPX80 kW
DPX100 kW

Керування

STANDARD
PROFI

Клас викидів

Запросити безкоштовну пропозицію Придбати

Категорія: Котли на дровах

до 91 %ККД згоряння

Можливість переобладнанняу COMBI PELLET

Клас 5клас викидів

550–1 000 ммМаксимальна довжина полін

Відкрийте для себе котел ATTACK DPX

Знайомство з котлом

Оберіть тему та дізнайтеся більше про ATTACK DPX, його встановлення й щоденну експлуатацію.

Приватні будинки, вкриті снігом, у зимовому краєвиді

Для дому

Для різних типів будівель

Твердопаливний котел із високою потужністю та ККД підходить для різних типів будівель. За умови відповідності вимогам можна скористатися програмою субсидій на опалення.

Дізнатися більше

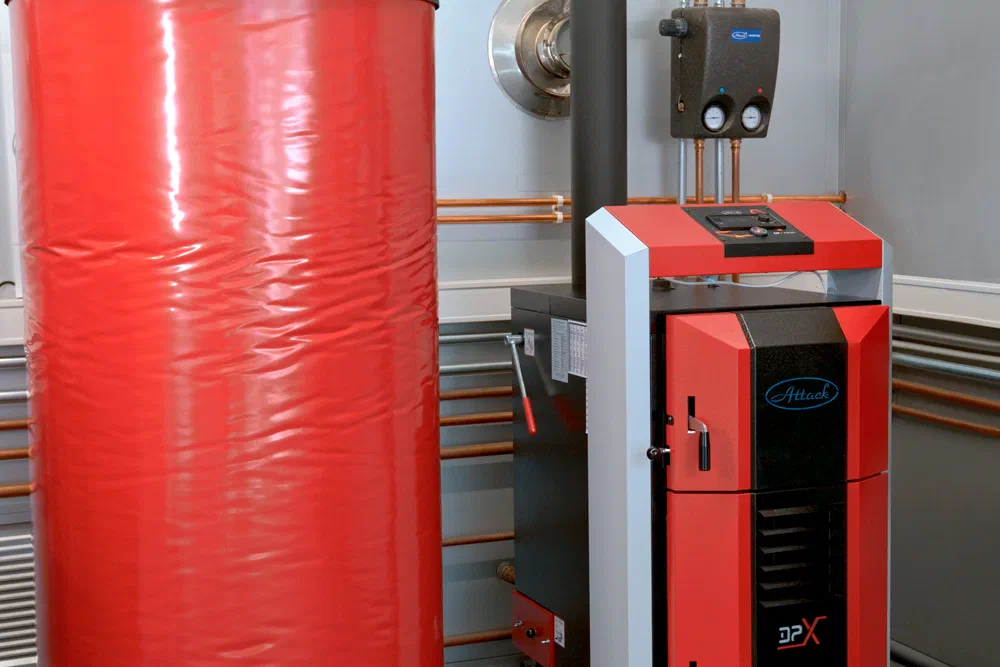

Котел ATTACK DPX на дровах із підключенням до димоходу

Встановлення

Підключення котла

Правильне підключення котла до димоходу має вирішальне значення. Під час вибору потрібно врахувати параметри будівлі, потужність котла, димохід і всю систему опалення.

Дізнатися більше

Практичні поради

Практичні поради щодо котла

Дізнайтеся, як швидко й ефективно розпалити котел, чому утворюється смола та як правильно його чистити.

Як правильно розпалити котел? Як чистити котел? Чому утворюється смола?

Котли ATTACK на біомасі, що підходять для програми підтримки

Субсидії на опалення

Програма субсидій на опалення

Скористайтеся можливістю встановити сучасне обладнання у своєму будинку з підтримкою до 1 500 €. Запросіть пропозицію, а ми подбаємо про весь процес, зокрема про оформлення підтримки.

Дізнатися більше

Характеристики котла ATTACK DPX

Високий ККД та екологічне згоряння

Технологія газифікації деревини забезпечує екологічне й ефективне згоряння з ККД до 91 %. Менше споживання палива також знижує витрати на опалення.

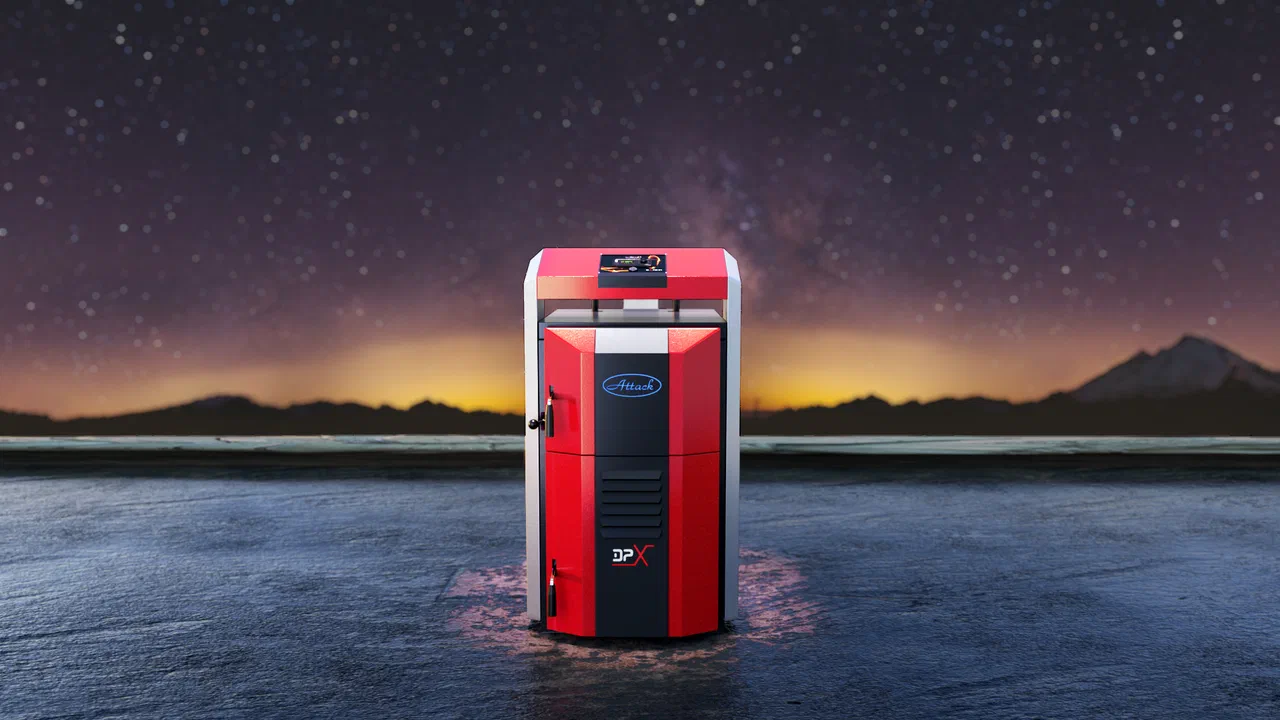

Котел ATTACK DPX на дровах під нічним небом

Технічні характеристики ATTACK DPX

Відкрийте для себе котел ATTACK DPX

Дізнайтеся про рішення, системи керування та варіанти потужності котла ATTACK DPX.

Полум’я в завантажувальній камері ATTACK DPX

Більше дров — рідше завантаження

Велика завантажувальна камера та тривале горіння

Моделі ATTACK DPX потужністю 25–45 кВт мають велику завантажувальну камеру об’ємом 100–200 л для полін завдовжки 550–750 мм. Моделі потужністю 80–100 кВт розраховані на поліна завдовжки до 1 100 мм. За належної вологості палива одне завантаження може горіти 8–12 годин.

Безпечне розпалювання

Автоматична димова заслінка

Автоматична димова заслінка полегшує розпалювання та завантаження дров. Вона відчиняється разом із завантажувальними дверцятами й автоматично зачиняється після їх закриття, спрямовуючи димові гази безпосередньо в димохід.

Два варіанти регулювання

Регулювання

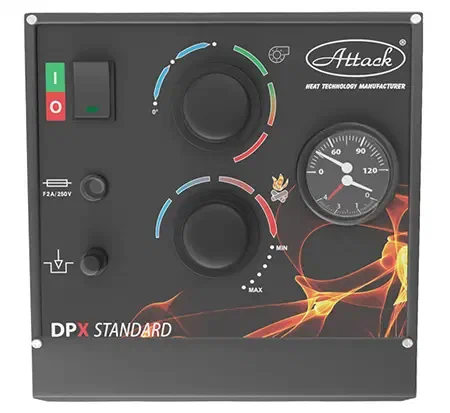

Регулювання Standard

Підходить для будівель із періодичним опаленням і простих систем із буферною ємністю. Регулює температуру котла, вимикає вентилятор після згоряння палива та показує температуру й тиск води в системі опалення.

Регулювання Profi

Призначена для щоденного опалення. PID-регулятор плавно керує швидкістю вентилятора, приводить у дію два насоси та сумісний із системами з буферною ємністю.

Варіанти потужності

Діапазон потужності

Котел ATTACK DPX на дровах має широкий діапазон потужності від 15 до 100 кВт. Завдяки високій потужності він підходить як для приватних будинків, так і для промислових будівель.

Можливості котла ATTACK DPX

Практичне рішення для модернізації котельні

Технічні характеристики забезпечують важливі переваги під час проєктування, встановлення та щоденного користування.

Комбінований котел ATTACK DPX, підготовлений для встановлення пелетного пальника

Зміна виду палива

Ви обираєте паливо. ATTACK DPX можна переобладнати в комбінований котел, який працюватиме також на пелетах. Перехід на інше паливо простий і підвищує комфорт та гнучкість експлуатації.

ATTACK DPX COMBI PELLET

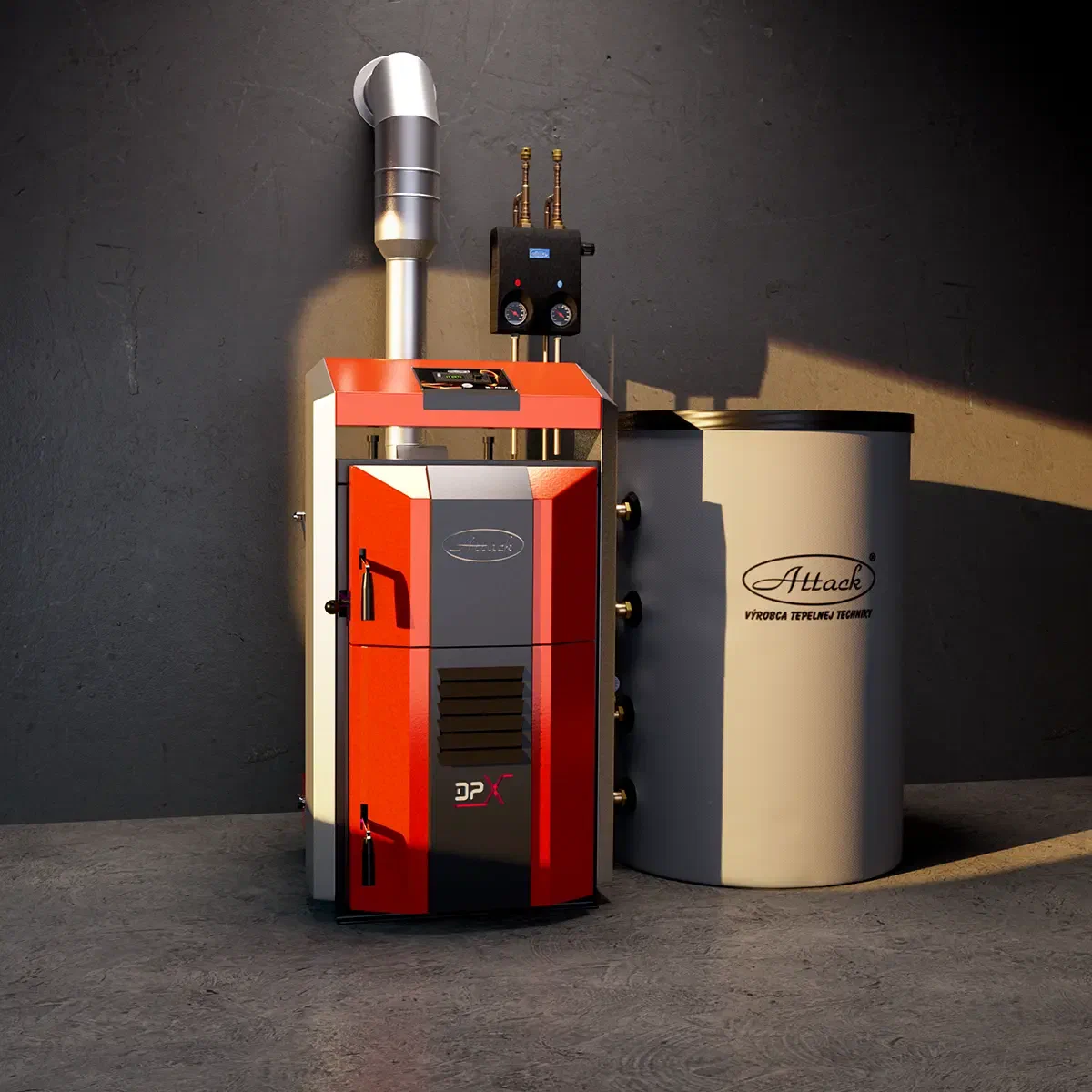

Котел ATTACK DPX на дровах із буферною ємністю

Буферна ємність

Для підвищення ефективності рекомендуємо встановити разом із котлом буферну ємність і змішувальний вузол ATTACK Oventrop.

Буферні ємності

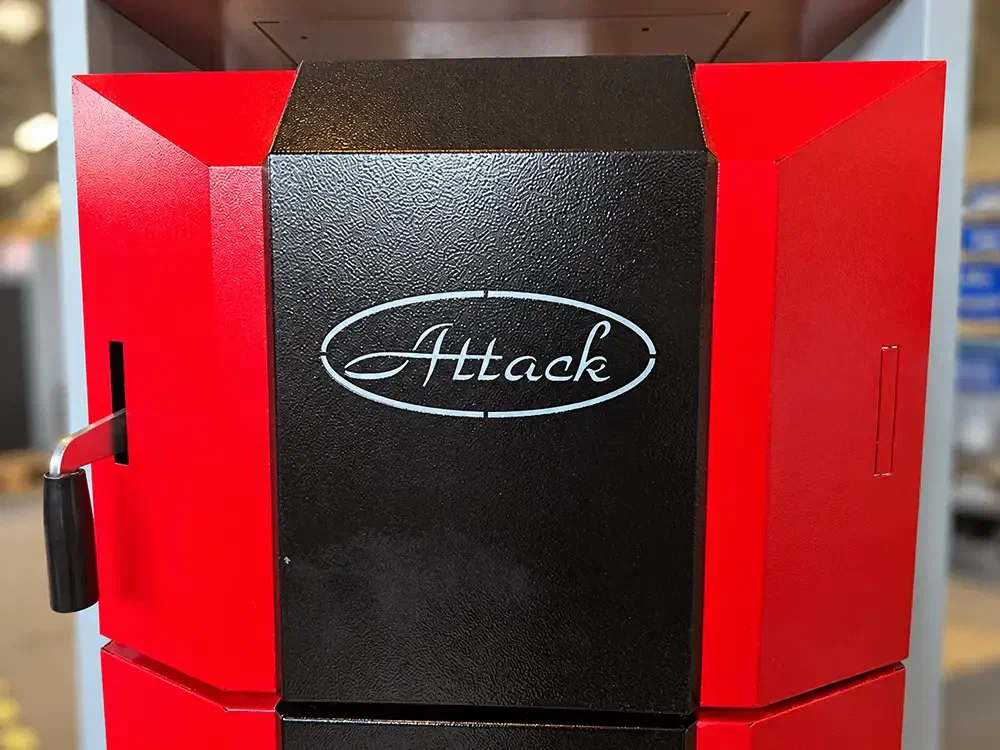

Варіанти відчинення дверцят котла ATTACK DPX

Зміна напрямку відчинення дверцят

ATTACK DPX забезпечує гнучкість у котельні. Напрямок відчинення дверцят можна пристосувати до планування приміщення.

Димовий патрубок і підключення котла ATTACK DPX

Зміна положення димового патрубка

Пристосуйте димовий патрубок до планування котельні. Правильно спроєктоване підключення забезпечує безпечне й ефективне відведення димових газів.

Інтерактивна карта компонентів

Дізнайтеся про основні компоненти котла ATTACK DPX

Оберіть позначену точку на котлі, щоб дізнатися про роль компонента в конструкції, згорянні палива або обслуговуванні обладнання.

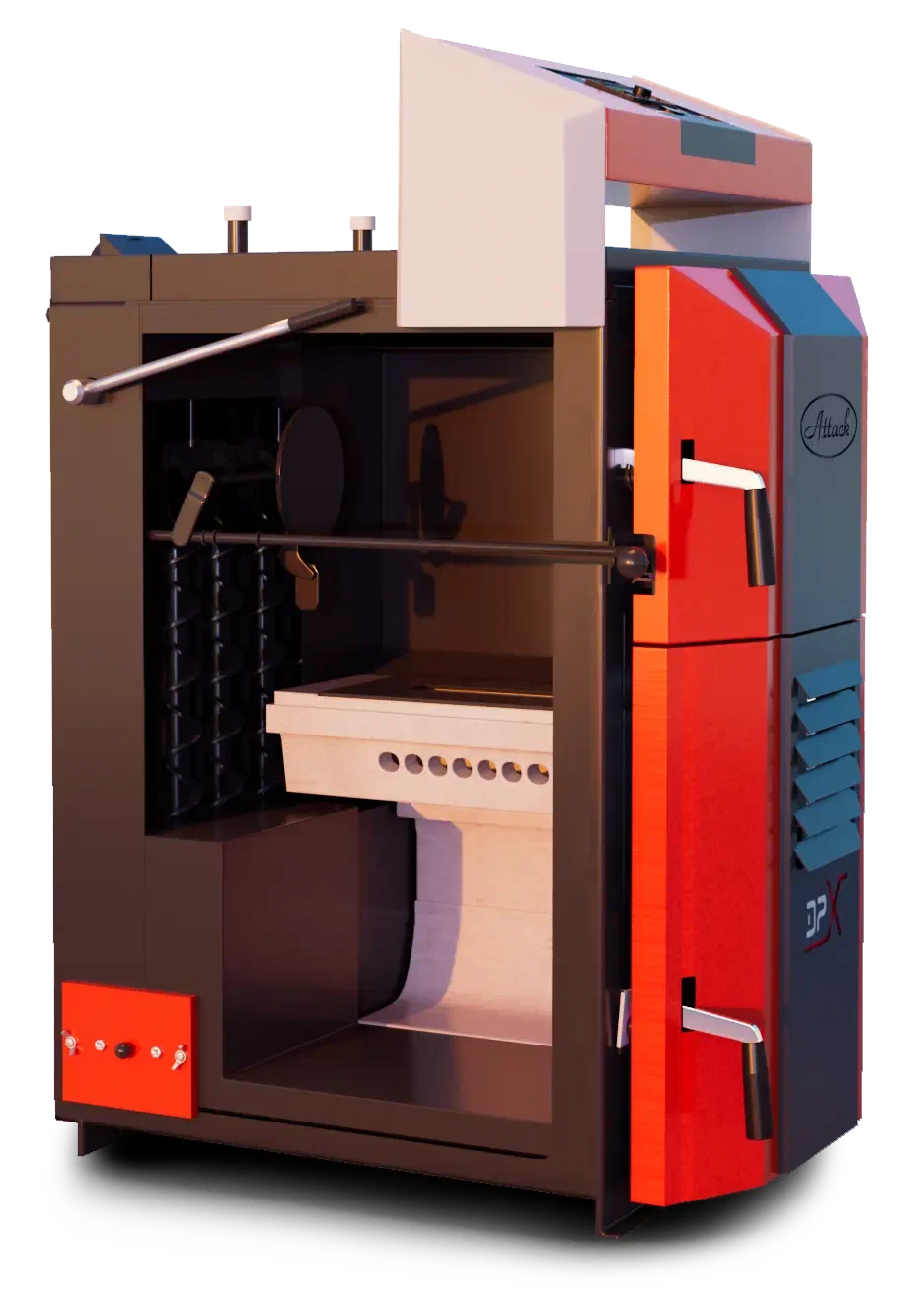

Розріз котла ATTACK DPX на дровах із позначеними технічними компонентами

Komponent 01 / 10

Панель керування

Котел доступний із регулятором Standard або Profi. Standard підходить для простих систем із буферною ємністю, а Profi плавно регулює вентилятор і дає змогу керувати двома насосами.

Komponent 02 / 10

Турбулізатори

Трубчастий теплообмінник із турбулізаторами краще передає тепло воді системи опалення та допомагає котлу досягти ККД до 91 %.

Komponent 03 / 10

Вогнетривкий бетонний елемент

Якісне сопло з вогнетривкого бетону сприяє надійному згорянню та розраховане на температуру до 1 350 °C.

Komponent 04 / 10

Дверцята завантажувальної камери

Великі дверцята полегшують завантаження палива. Залежно від потужності об’єм камери становить 125–440 л, а довжина полін може бути 550–1 000 мм.

Komponent 05 / 10

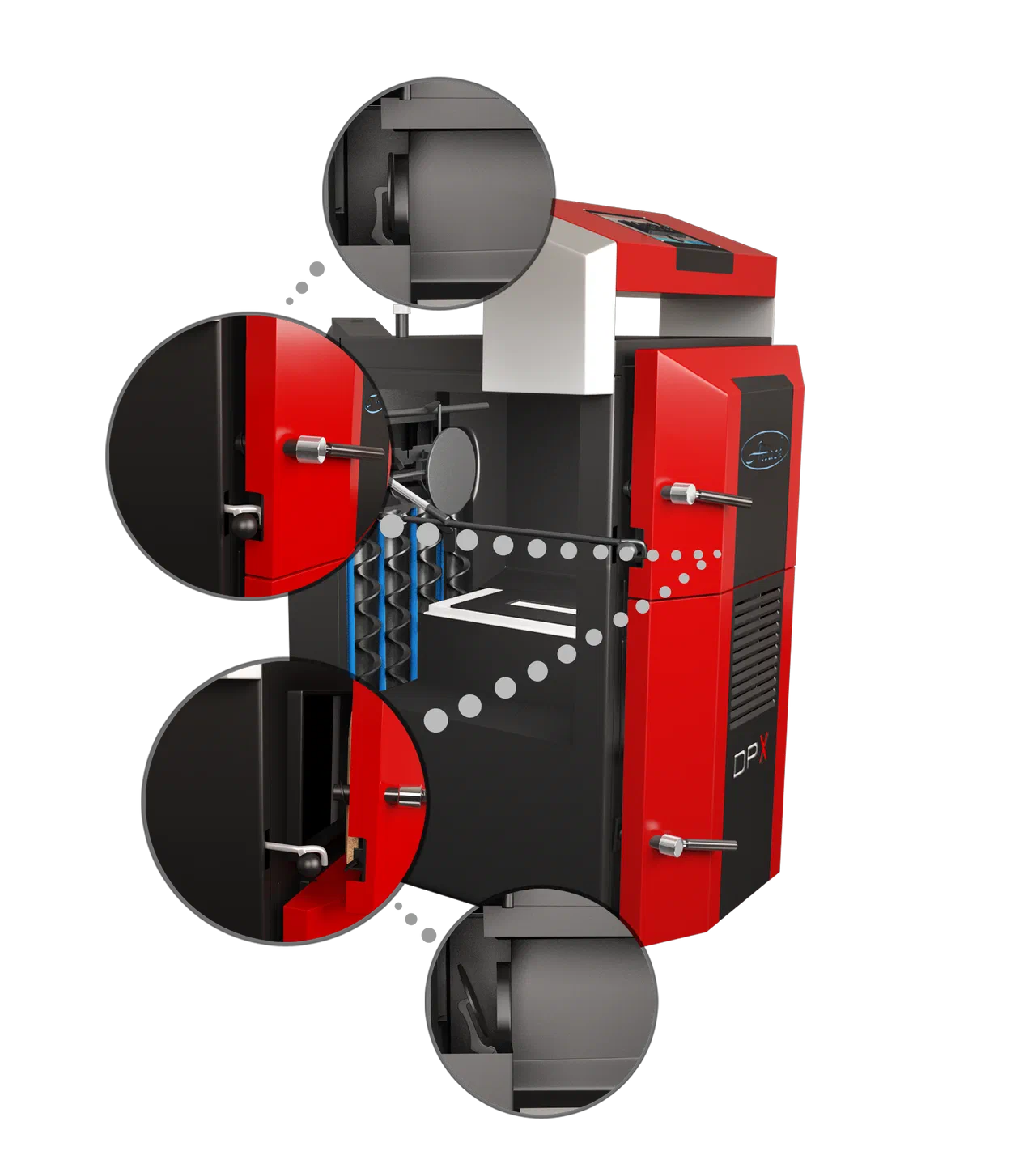

Важіль турбулізаторів

Важіль дає змогу вручну видаляти відкладення між турбулізаторами та підтримувати теплообмінник у належному робочому стані.

Komponent 06 / 10

Отвір для очищення

Бічний отвір для очищення дає змогу видаляти попіл і забруднення з ділянки турбулізаторів. Частота очищення залежить від інтенсивності використання котла.

Komponent 07 / 10

Вентилятор

Вентилятор подає повітря для згоряння та допомагає підтримувати потрібну потужність котла під час роботи.

Komponent 08 / 10

Контур аварійного охолодження

Контур охолодження захищає теплообмінник у разі нетипового підвищення температури та безпечно відводить надлишкове тепло.

Komponent 09 / 10

Автоматична димова заслінка

Під час відчинення завантажувальних дверцят вона спрямовує димові гази з камери безпосередньо до димоходу та полегшує розпалювання й завантаження дров.

Komponent 10 / 10

Дверцята камери згоряння

Нижні дверцята призначені переважно для видалення попелу. З регулятором Profi через них також можна вручну налаштувати подачу повітря.

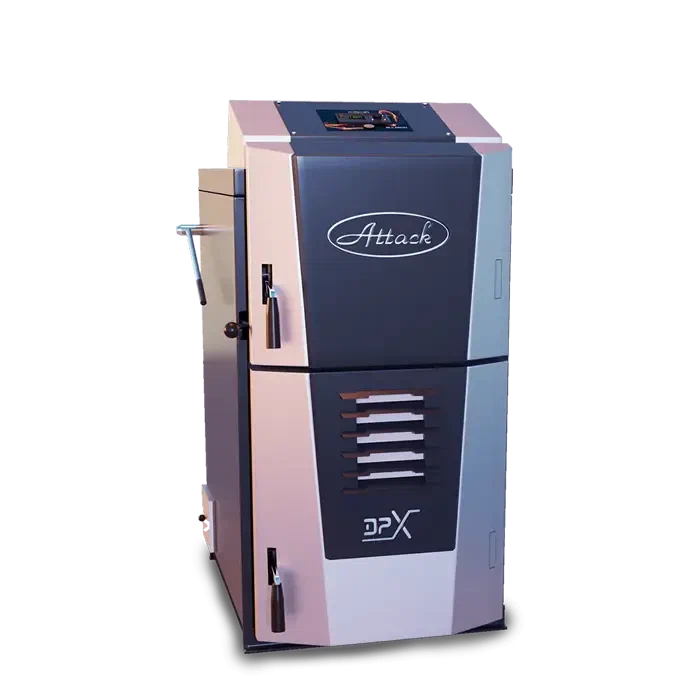

ATTACK DPX 15

Рішення для невеликих котелень

Шукаєте компактніший котел для дому? Ми маємо рішення. Компактний котел на дровах ATTACK DPX 15 має потужність 15 кВт. Об’єм завантажувальної камери становить 82 л, вона вміщує поліна завдовжки до 35 см.

Переглянути продукт

Докладні характеристики

Технічні дані

Технічні значення взято з офіційної таблиці ATTACK. Для положення з’єднань G і H виробник указує два значення для моделей DPX25 та DPX45, розділені скісною рискою.

Параметр	Одиниця	DPX25	DPX30	DPX35	DPX40	DPX45	DPX80	DPX100
Номінальна потужність (версія STANDARD)	kW	25	30	35	40	45	80	100
Діапазон потужності (версія PROFI)	kW	12,5–25	15–30	17,5–35	20–40	22,5–45	32–80	40–100
Площа теплообміну	m²	2,52	2,78	2,78	3,03	3,03	5,6	5,6
Об’єм завантажувальної камери	dm³	125	158	158	190	190	440	440
Розмір завантажувальних дверцят	mm	235 × 445	235 × 445	235 × 445	235 × 445	235 × 445	292 × 542	292 × 542
Необхідна тяга димоходу	Pa	23	23	23	23	23	35	35
Максимальний робочий тиск води	kPa	250
Гідравлічний опір з боку води (ΔT 10 K)	kPa	2,3	4,4	4,4	6,6	6,6	2,1	2,1
Гідравлічний опір з боку води (ΔT 20 K)	kPa	0,7	1	1	1,8	1,8	0,55	0,55
Маса котла	kg	430	460	460	490	490	800	800
Діаметр патрубка димових газів	mm	150	150	150	150	150	200	200
Висота котла «A»	mm	1 240	1 240	1 240	1 240	1 240	1 600	1 600
Ширина котла «B»	mm	720	720	720	720	720	917	917
Глибина котла «C»	mm	1 191	1 233	1 233	1 400	1 400	2 008	2 008
Довжина завантажувальної камери «D»	mm	590	690	690	790	790	1 100	1 100
Зовнішній діаметр різьби подачі «E»	—	G 6/4″	G 6/4″	G 6/4″	G 6/4″	G 6/4″	G 2″	G 2″
Зовнішній діаметр різьби зворотної лінії «F»	—	G 6/4″	G 6/4″	G 6/4″	G 6/4″	G 6/4″	G 2″	G 2″
Розташування охолоджувального контуру «G»	mm	507 / 449	449	449	517	517 / 719	719	719
Розташування виходу «H»	mm	515 / 458	458	458	531	531 / 735	735	735
Ступінь захисту	IP	21
Споживана електрична потужність	W	38	48	54	54	78	90	90
Коефіцієнт корисної дії котла	%	90,4	90,1	90,1	90,2	90,2	86,5	87
Клас котла за викидами CO (EN 303-5)	—	5
Температура димових газів за номінальної потужності	°C	170	180	180	190	190	204	205
Масова витрата димових газів за номінальної потужності	kg/s	0,019	0,021	0,021	0,027	0,027	0,045	0,05
Максимальний рівень шуму	dB	65
Тип палива	—	Дрова, відносна вологість 12–20%, діаметр 80–150 мм
Середня витрата палива	kg/h	6,5	7,8	9,1	10,4	11,75	21,5	26,8
Орієнтовна сезонна витрата	—	1 kW = 0,9 m³
Максимальна довжина полін	mm	550	650	650	750	750	1 000	1 000
Тривалість горіння за номінальної потужності	h	3
Об’єм води в котлі	l	100	110	110	128	128	250	250
Мінімальний об’єм теплоакумулятора	l	600	700	800	1 000	1 100	2 000	2 800
Рекомендований об’єм теплоакумулятора	l	1 400	1 600	2 000	2 200	2 500	4 000	5 000
Напруга живлення	V/Hz	~230/50
Діапазон налаштування температури води системи опалення	°C	65–90
Діапазон налаштування температури в приміщенні (версія PROFI)	°C	10–27
Допустиме навантаження контактів контролера котла (версія PROFI)	—	2 A/230 V
