Пелетний котел ATTACK DPX PELLET з автоматичним пальником Verified quality of ATTACK products

30 років розробки та виробництва

Пелетний котел ATTACK DPX PELLET

Автоматичне спалювання та очищення пелет.

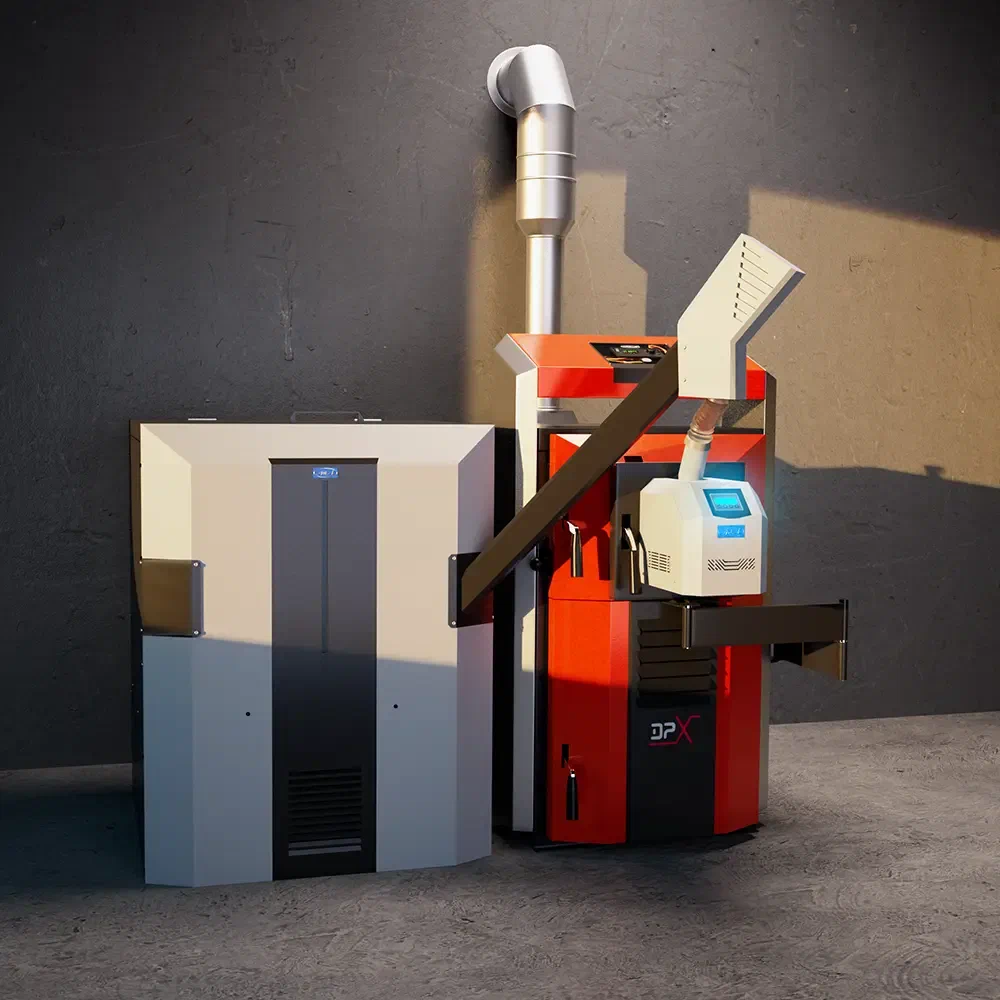

ATTACK DPX PELLET поєднує конструкцію серії DPX із контролером PROFI та автоматичним пальником. Шнек подає пелети з бункера. Пальник запалює їх електрично й очищується автоматично.

Діапазон потужності
  • 25–50 kW
Керування
  • PROFI
Клас викидів
  • 5
Паливо
  • Деревні пелети
Запросити безкоштовну пропозицію Придбати

Категорія: Пелетні котли

25–50 kWВаріанти потужності
до 91%ККД згідно зі сторінкою продукту
500 lБункер для пелет
Автоматичнийробота пальника

Автоматична робота

Від подачі палива до видалення попелу

Пелети надходять до пальника, електрично розпалюються та згоряють із потрібною потужністю. Автоматичне очищення видаляє попіл із пальника й переміщує його до контейнера.

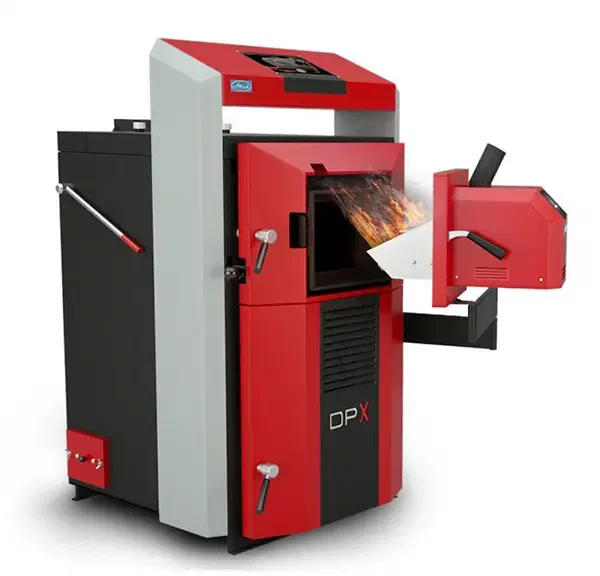

Котел ATTACK DPX PELLET з автоматичним пальником

Інтерактивна карта компонентів

Ознайомтеся з компонентами котла ATTACK DPX PELLET

Виберіть позначену точку на розрізі, щоб дізнатися про призначення кожної частини котла.

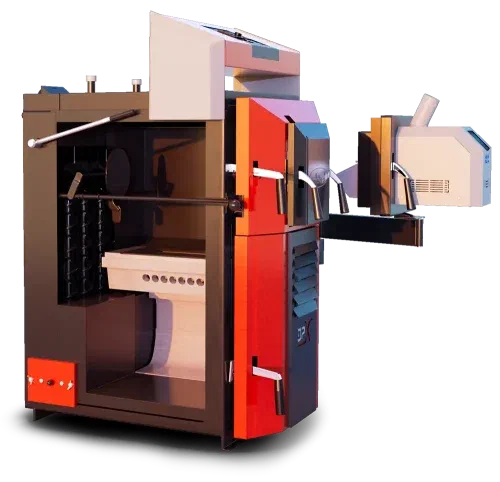

Розріз котла ATTACK DPX PELLET із позначеними компонентами

Komponent 01 / 13

Панель керування

Контролер PROFI простий у користуванні. У цій системі керування подача повітря та очищення теплообмінника налаштовуються вручну.

Komponent 02 / 13

Турбулізатори

Турбулізатори в трубчастому теплообміннику сприяють передаванню тепла воді системи опалення та допомагають підтримувати теплообмінник у чистоті.

Komponent 03 / 13

Вогнетривкий бетонний елемент

Вогнетривка деталь із поздовжнім каналом для димових газів витримує температуру до 1 350 °C.

Komponent 04 / 13

Верхні дверцята

У верхні дверцята встановлено пелетний пальник ATTACK Pellet Burner Automatic.

Komponent 05 / 13

Важіль турбулізаторів

Важіль допомагає видаляти забруднення й відкладення між турбулізаторами.

Komponent 06 / 13

Отвір для очищення

Бічний отвір дає змогу видаляти попіл із простору між турбулізаторами. Частота очищення залежить від інтенсивності опалення.

Komponent 07 / 13

Вентилятор

Вентилятор допомагає підтримувати потрібну потужність котла.

Komponent 08 / 13

Контур аварійного охолодження

Охолоджувальний змійовик охолоджує теплообмінник, коли котел досягає аварійної температури.

Komponent 09 / 13

Автоматична димова заслінка

Заслінка спрямовує димові гази з камери завантаження безпосередньо до димоходу.

Komponent 10 / 13

Дверцята камери згоряння

Нижні дверцята призначені для видалення попелу. У системі керування PROFI подачу повітря також можна налаштувати вручну.

Komponent 11 / 13

Заглушка

Заглушка закриває отвір для встановлення автоматичного пальника.

Komponent 12 / 13

Автоматичний пальник

Пальник автоматично подає пелети на решітку та розпалює їх за допомогою електричного запалювання.

Komponent 13 / 13

Рухомий пантограф

Пантограф утримує пальник і дає змогу висувати та повертати його в котел.

Докладні характеристики

Технічні дані

У таблиці наведено дані зі словацької інструкції. Для моделей 25/30/35DPXPE інструкція вказує номінальну потужність 30 кВт. На сторінці продукту заявлено роботу без буферної ємності, однак інструкція вказує мінімальний об’єм 625–1 200 л, а паспорт DPX 25 PELLET — 575 л. На сторінці зазначено ККД до 91%, тоді як у таблиці наведено 90,2–90,8%. Під час проєктування системи перевіряйте дані в документації відповідної моделі.

ПараметрОдиниця25DPXPE30DPXPE35DPXPE40DPXPE45DPXPE50DPXPE
Номінальна потужність котлаkW303030404549,9
Діапазон потужностіkW8–308–308–3015–49,915–49,915–49,9
Площа теплообмінникаm²2,522,782,783,033,033,03
Об’єм камери згорянняl125158158190190190
Розміри отвору верхніх дверцятmm235 × 445235 × 445235 × 445235 × 445235 × 445235 × 445
Необхідна тяга димоходуPa232323232323
Максимальний робочий тиск водиkPa250250250250250250
Перепад тиску з боку води (ΔT 10 K)kPa2,34,44,46,66,66,6
Перепад тиску з боку води (ΔT 20 K)kPa0,7111,81,81,8
Маса котлаkg480510510540540540
Діаметр патрубка димових газівmm150150150150150150
Висота котлаmm1 2371 2371 2371 2371 2371 237
Ширина котлаmm791791791791791791
Глибина котла з пальникомmm1 5271 5701 5701 8181 8181 818
Нижня висота пальника – Jmm682682682695695695
Верхня висота пальника – Kmm968968968960960960
Висота осі подачі пелет – Lmm1 1091 1091 1091 1031 1031 103
Глибина котла із захистом дверцят, без пальникаmm1 2871 3321 3321 5051 5051 505
Горизонтальне положення димового патрубка – Dmm980980980980980980
Вертикальне положення димового патрубка – Emm1 0371 0371 0371 0371 0371 037
Висота вентилятора – Fmm758758758758758758
Положення патрубка зворотної води – Gmm292292292366366366
Положення охолоджувального змійовика – Hmm284284284352352352
Глибина камери згорянняmm590690690790790790
Ступінь захисту електричних компонентівIP212121212121
Споживана потужність під час розпалюванняW600600600600600600
Споживана потужність під час роботиW96160160190190190
Споживана потужність у режимі очікуванняW<5<5<5<5<5<5
ККД котла%90,890,590,290,690,590,2
Клас котла555555
Температура димових газів за номінальної потужності°C145152168148155164
Температура димових газів за мінімальної потужності°C109116129110119126
Масова витрата димових газів за номінальної потужностіkg/s0,0180,0200,0220,0250,0280,029
Масова витрата димових газів за мінімальної потужностіkg/s0,0050,0070,0090,0120,0140,015
Максимальний рівень шумуdB656565656565
Рекомендоване паливо—Деревні пелети, Ø 6 мм, макс. довжина 35 мм, вологість до 12%; DIN 51 731–HP 5, DINplus, EN 14961-2–A1Деревні пелети, Ø 6 мм, макс. довжина 35 мм, вологість до 12%; DIN 51 731–HP 5, DINplus, EN 14961-2–A1Деревні пелети, Ø 6 мм, макс. довжина 35 мм, вологість до 12%; DIN 51 731–HP 5, DINplus, EN 14961-2–A1Деревні пелети, Ø 6 мм, макс. довжина 35 мм, вологість до 12%; DIN 51 731–HP 5, DINplus, EN 14961-2–A1Деревні пелети, Ø 6 мм, макс. довжина 35 мм, вологість до 12%; DIN 51 731–HP 5, DINplus, EN 14961-2–A1Деревні пелети, Ø 6 мм, макс. довжина 35 мм, вологість до 12%; DIN 51 731–HP 5, DINplus, EN 14961-2–A1
Zużycie paliwa min./maks.kg/h2,4 / 6,92,4 / 6,92,4 / 6,93,4 / 12,53,4 / 12,53,4 / 12,5
Об’єм води в котліl100110110128128128
Мінімальний об’єм буферної ємності за інструкцієюl6257509001 0001 2001 200
Напруга живленняV/Hz230/50230/50230/50230/50230/50230/50
Мінімальна температура зворотної води°C656565656565
Діапазон налаштування температури води опалення°C65–9065–9065–9065–9065–9065–90
Допустиме навантаження контактів регулятораV/A230/2230/2230/2230/2230/2230/2
Підключення до системи опалення – A, BG 6/4″G 6/4″G 6/4″G 2″G 2″G 2″
